今年是2020年了,这意味着我们将推出更多帮(拯)助(揪)SketchUp+LayOut工作流程的功能。我们很深入地研究客户(偷偷溜进你们的建筑设计事务所……开个玩笑!),以便更多地了解你们是如何使用SketchUp,以及如何帮助你们提升设计流程,这意味着我们对工作流程做了更多的改进!你可以将多余的时间用在更重要的事情上,例如新项目推广,甚至观看最新《星球大战》电影! 不用担心,我们不会让任何人知道你有里额外的(睡眠)时间。



现在,让我们来看看这些新功能…



SketchUp桌面版2020:您的3D创意空间





全新的Outliner (大纲管理器/管理目录)

第一项增强功能可以让大型模型更加有条理:Outliner。 为了提高模型效率,您不再需要逐层创建图层。 现在您可以直接在Outliner中管理并组织模型。 点击便捷的眼球图标可以在模型的主要部分之间进行切换,例如主平面图和家具图层。





边界盒的新捕捉点



当您选取某个对象中被遮挡的点(例如后面的角或中心点),并且开始移动它的时候,如果模型中的某些物体遮挡了您要移动的对象,则选取的对象将自动变为透明。 该功能同时适用于“旋转”工具和“移动”工具。 这将真正地“改变”您的工作流程。百闻不如一见:试一试将物体放置到难以到达的地方,看看会发生什么!



更好地控制隐藏对象

我们对模型中的隐藏对象进行了很大的更改! 您会在下拉菜单中发现,我们将隐藏对象与隐藏几何分开了。 这对您的工作流程意味着什么呢?这将使您能够更好地管理隐藏的几何图形和隐藏的对象,从而获得更轻松的建模体验。 例如,假设您要编辑景观或平滑表面中的隐藏边缘,但仍然希望能够隐藏附近的对象(例如树木,灌木丛或建筑物)…现在可以办到了 !

更新您的SketchUp词典

我们对SketchUp部分功能的定义和命名进行了更改。 这并不会改变您的工作流程…但是我们需要您知道,现在有些叫法不一样了。



总结如下, 现在“对象”是以下几个术语的统称:组,组件和动态组件。 这意味着我们不再需要说“组/组件”😀。 此外,现在将“图层”称为“标签”。 请注意,这两个术语仅是命名问题,不会影响到您的工作流程。



LayOut 2020:文件控制

重点在于收回控制权……就是文件控制权! LayOut部分的重点在于改善SketchUp和LayOut之间的交互,以节省您的时间。 这意味着在SketchUp来回更新场景将显著地减少,以确保您的绘图效果更加完美。 现在您可以直接在LayOut中拥有更多编辑功能。

更强大的调整模型视图功能

LayOut对SketchUp模型以及已覆盖的内容可以更智能地理解。 这意味着您可以直接在LayOut中安全地更改样式或相机角度,而不会意外丢失所做的更改!



如何知道LayOut的视图与模型有何不同? 当您在LayOut中进行更改时,菜单栏的某些部分将变为深灰色,提醒您已进行覆盖。 请记住:仅仅因为您在LayOut中作了一些更改,并不意味着您会被这些限制所困扰。 如果需要,您随时可以将视图重新同步回SketchUp模型。



改进图纸的自定义功能

利用不同模型和视图将LayOut图纸提升到新的高度! 如果您有一个跨越多个视图的SketchUp模型,现在就可以将任何视图链接到另一个新的SketchUp模型。 以前,您必须删除该视图,插入新的SKP模型,然后重置所有比例设置和视图大小。 现在是不是更高效了? 当然!



不仅如此! 您还可以直接在LayOut文档中切换标签可见性! 这意味着什么? 意味着不必再为LayOut文件创建额外的场景,从而节省了大量在LayOut和SketchUp之间来回往复的时间。





从今天开始使用2020

我们希望SketchUp 2020的最新功能和改进可以对大家的工作流程产生重大影响。Happy Sketching!



是否想试用新功能? 免费试用SketchUp 30天。请点击https://www.sketchup.com/download/all



准备好进行专业设计吗? 购买SketchUp Pro。



拥有有效的SketchUp Pro订阅版的用户,以及在有效维护期(Maintenance & Support)内的传统授权用户,都可以使用这些闪亮的新功能。

SketchUp, 新闻

通过SketchUp总部过去一年(多一点)的不懈努力,整个团队消耗了大量的咖啡,终于在美国时间2019年2月5日,正好是中国农历年的大年初一,宣布SketchUp Pro 2019正式发布!

欢迎SketchUp 2019!



整个团队通过不断的研磨(咖啡豆或者其他东西),终于为大家带来了最新研发的功能!



紫天SketchUp中文网在2019发布后,对SketchUp官网的文章https://blog.sketchup.com/article/a-whole-new-way-to-sketchup进行了贴心的翻译并附加了评论。以下内容经紫天博主授权进行节选。



桌面版SketchUp Pro

打开 SketchUp 2019,你将可以使用Trimble ID (TID) 账号进行登录,这样更多相应的服务也会与这个账号进行绑定,Trimble Connect、3DWarehouse、ExtensionWarehouse、SketchUp  Viewer、Sefaira……,或许将来还有更多。你会发现SketchUp不再是一个孤立的软件,它是一个产品更加丰富,服务更加全面的生态服务体系。

(目前中国大陆地区还不支持TID的注册,仅提供传统永久版授权。SketchUp中国正在努力解决这一问题,敬请耐心等待。)

现在在 2019 的 SketchUp 和 LayOut 图层中可以直接对线形进行设置了,这是一个需求了很久的功能,现在终于内置到了主程序中,不再依靠插件来完成。

卷尺工具也做了改进,您可以在建模的位置直接查看测量信息,便于更准确、更高效地建模。

SketchUp Pro 2019最新封面人物Marc!



LayOut

这一版的 LayOut 也更加智能了,它会告诉您哪些文件已经打开,你不会因此去创建多个文件版本。此外,在 SketchUp 和 LayOut 中,我们对 .dwg 导入和导出功能进行了大量改进。包括但不限于支持 AutoCAD 2018 文件格式,提高了精度和稳定性,同时最大限度地减少数据丢失。此外还添加了使用材料的导入和导出功能,以实现更好的BIM互操作性和工作流程。

或许今年也是开启学习和掌握 LayOut 的最佳时机,怎么样?准备好把你的 SketchUp 模型转换为二维专业图纸了吗?你还在等什么呢?



Trimble Connect

另外一个你值得尝试的产品绝对非 Trimble Connect 莫属,云协作是所有设计软件的大势所趋,它能将你的团队工作效率提升到一个新的层面。Trimble Connect 专注于建筑设计与施工相关联,文档的管理与共享将会在整个项目周期中无缝衔接。作为 SketchUp 专业版、工作室版和企业版的用户均可以获得无限云端存储空间。现在,您可以试试使用Trimble Connect 备份、控制版本和共享 SketchUp 文件,试试在桌面端和 WEB 端进行切换,看看它到底能给你带来哪些便利?



SketchUp for Web

在线的 WEB 版 SketchUp 与桌面应用程序略有不同。自首次亮相以来,我们一直在增加功能,甚至包括一些桌面版没有的特性:如为图像导出添加了“实时预览”。当你登录 SketchUp for Web,打开模型并转到文件>导出> PNG。现在,您可以根据需要修改或重新构建模型,以获得所需图像大小/宽高比的快照。将此图像导出与场景一起使用可以帮助您在模型中传达重要信息。

SketchUp Viewer for AR/VR

SketchUp Viewer 对于 AR/VR 的功能支持得更好。现在这个APP可用于比以往更多的虚拟现实设备,只要您是 过SketchUp Pro 订阅用户,就可以很方便地连接并访问每一个终端产品 – Oculus、Windows Mixed Reality、VIVE 和 Hololens,它们现在都支持运行 SketchUp Viewer。因此您也可以很便利地使用这些最新的科技手段,让您和您的客户增强体验项目的真实性。

SketchUp Campus

相比教科书,更好的学习方式是通过 SketchUp 官方学习中心。这里全部课程均由官方内部团队创建,目前支持14种语言,接下来还会进一步完善,敬请期待!

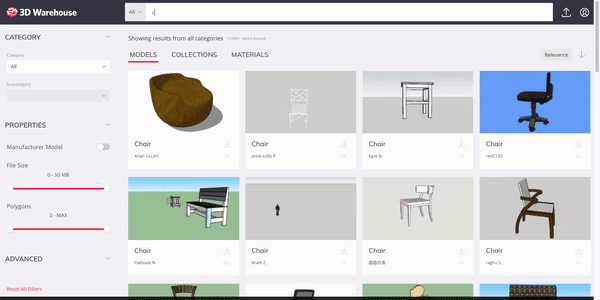

3D Warehouse

凭借数百万个模型和17种语言的支持,3DWarehouse 无疑是这个世界上最好的三维模型仓库。但是当模型数量庞大之后,找到您正在寻找的内容却并不总是那么容易。现在三维模型库拥有了更加详细的模型分类,通过多种过滤选项进行搜索优化,并增加了真实产品过滤,以此拥有更好的浏览搜索体验。今年,3D模型库使您可以花更少的时间在搜索上,并将更多时间用于创造。

Sefaira

如果你的项目更关注合理利用资源,注重与环境的协调,增强运维效率,那么您可以通过 SketchUp Studio 订阅 Sefaira(实时节能分析平台) 服务。它可以在项目初期就开始为用户提供实时提供建筑节能及采光分析,通过它,建筑设计师可以在设计过程中随时获得分析结果,便于设计决策,避免浪费,最终设计出来的建筑能耗更低、效能更高。

(对于中国大陆地区用户的最新好消息,通过SketchUp中国和Sefaira团队的努力,现在Sefaira不再需要使用VPN进行云服务了!欢迎大家试用:https://learn.sefaira.com/



Subscription订阅版

这两年,设计软件都开始逐步转向订阅服务模式,这一次我们也惊喜地看到,SketchUp 2019 也增加了订阅模式。现在你可以用这种订阅的方式来购买软件的使用权,这对于个人设计师或者小团队来说或许是一种最佳的投资组合。而对于国内那些喜欢使用盗版的用户来说,这或许根本算不上什么好消息,也许能够心安理得地使用盗版 SketchUp 的日子真的不多了。而对于愿意支持正版的用户,则可以考虑一下这种新的模式,以支持自己真心喜爱的软件。

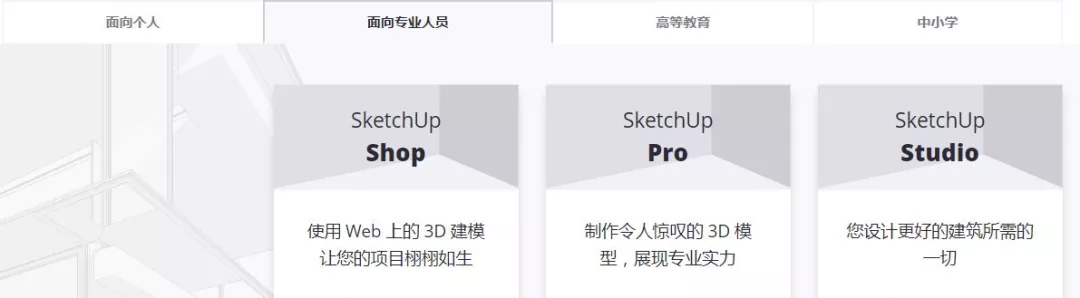

这里显示的是美国区 SketchUp 不同版本



美国区在2月5日率先开始执行了订阅服务与传统永久版授权同时销售的模式,世界其他国家和地区也在陆续开始提供订阅服务,中国大陆区开始实施订阅服务的时间待定,目前只提供传统永久版SketchUp Pro 2019

订阅模式对于软件厂商来说也是一种新的机会与挑战,在订阅模式下,厂商会加快软件改进和更新的步伐,用户的每个反馈将会得到更快的回应。同时,使用订阅模式的用户也可以随时更新软件到最新版本,这样厂商与用户将会更加紧密协作,最终受益者其实还是用户。

作者:The SketchUp Team

——————————————————————————————————————————————————————————————————————————————————————————————–

SketchUp中国官方看到在春节期间,除了紫天SketchUp中文网,SketchUp吧、SketchUp自学、AndrewUp等等众多SketchUp相关公众号也在第一时间对SketchUp Pro 2019的发布信息进行了宣传。以下节选了AndrewUp对于2019最新功能的详细介绍:

(特别感谢AndrewUp在假期做的测评,并提供转发授权)

SketchUp篇

更新一:启动界面重新设计

让我们来对比一下

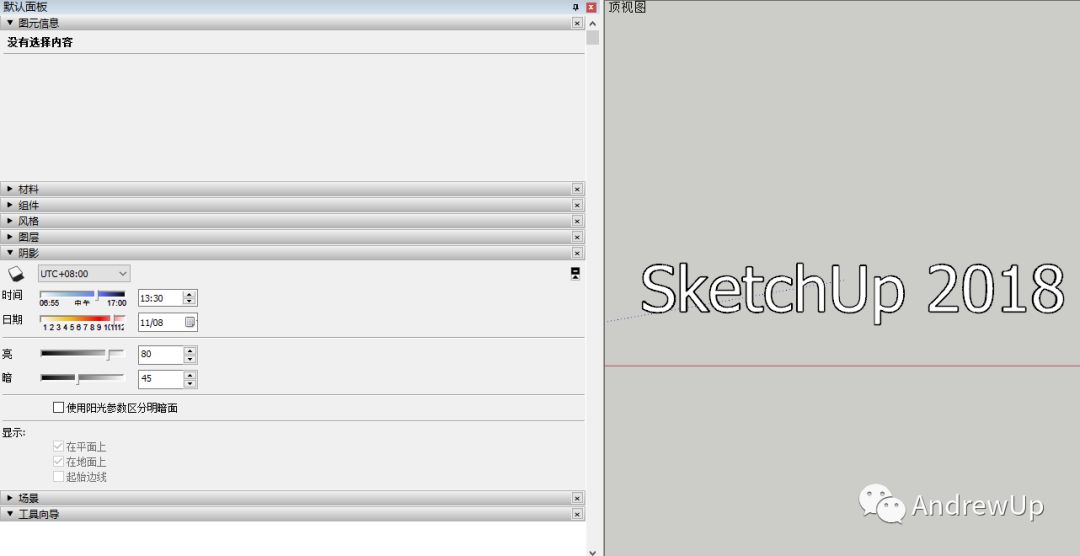

SketchUp 2018启动界面

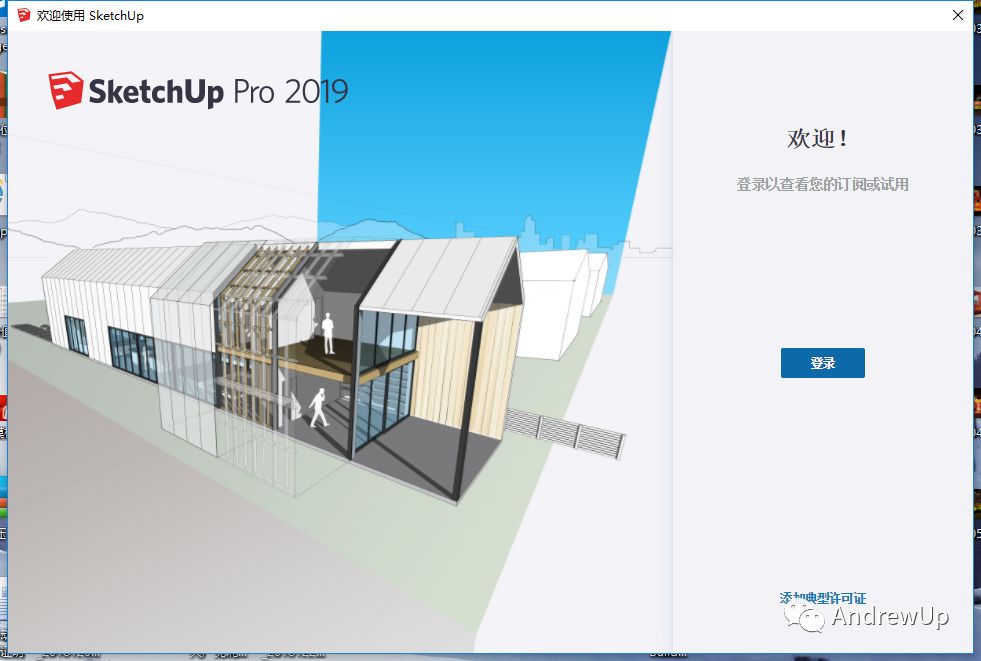

SketchUp 2019启动界面

虽然没那么酷炫,但是更加直观

这种左侧文字卡片的UI形式现在很常见

尤其是许多后台管理系统

这种设计使得显示内容更加直观、系统

能显示的内容也更多

而且还便于后期增加内容

启动页面还增加了一个学习板块

分别连接到SU官方论坛、SU官方录制的基础入门视频

以及新增加的板块SketchUp Campus

这个板块是通过视频课程进行初学和高级学习的中心

最终将涵盖整个SU系列和许多专业行业工作流程

其实是一个SU各个行业的高级进阶视频教程板块

目前的视频还不是很多,但是都是很精品的课程

网站也还在测试中

需要注意的一点是…

中国大陆地区还无法观看视频…

更新二:新增软件订阅模式

(中国大陆区订阅版开放时间待定,目前仅提供永久版SketchUp Pro 2019)



更新三:根据图层更改线性

此处应该有掌声!

在SU2019的图层中增加了可以修改图层线性的功能

不同图层下的对象,也会呈现出对应的线性

线性的比例会随着滚轮的远近变化

这样设计也是比较合理的

我们只需要在Layout中调整线型比例就好

在SU中没必要去限制比例



这个功能是笔者期待已久的功能

此功能也出现在了SU2019官方论坛的愿望清单中

没想到SU官方居然真的实现了!

在建筑设计领域

由于施工图纸没有过多的颜色和丰富的贴图

而且过于抽象

所以需要用线性去表达各种不同的指示功能

轴线、门窗开启符号、灯带等等

都需要不同的线性去表达

这个功能CAD与犀牛很早已经有了

(犀牛调整线性)

SketchUp可能显得姗姗来迟

但是对于一款三维建模软件来说

这个功能也不是很刚需

但是既然增加了

我们就说一下增加这个功能的意义

他的意义当然就是……

更加方便Layout绘制施工图

回顾一下去年的更新,增加了剖面填充

这个功能同样也是为Layout绘制施工图带来更多便捷

(SU2018新增的剖面填充功能)

更改线型这个功能同样是方便了Layout绘制施工图

作为全中国唯一几个热爱Layout的男人

希望天宝大法对Layout好一点

在风格样式中也同样贴心的增加了是否显示线性的选项

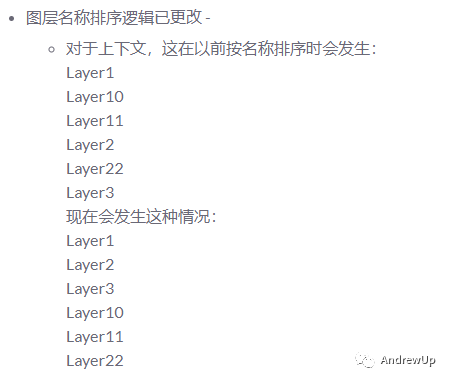

这里再说一下图层的小改动

图层的排列逻辑顺序发生改变

详见下图



更新四:更加温馨的卷尺工具

SU团队的产品经理一定是一个细心的暖男

在SU2019中

你可以用卷尺工具

直接在鼠标指针右下角的提示文字中

查看鼠标所在线段的长度,所在面的面积

不用我们再去数值框查看数值

更加方便了观看数据



虽然是一个不起眼的小细节

但从这些细节可以看出

SU团队真的很认真的在研究用户习惯



更新四:升级到Ruby 2.5.1

Ruby从Ruby 2.2.4升级到Ruby 2.5.1

新的Ruby语言会带来一些细微变化

但是测试中没有发现Ruby 2.2.4和新的2.5.1之间存在任何主要的兼容性问题

所以大多数开发人员的升级应该相对简单

所以…重点来了!

由于Ruby语言的升级

很多插件都不能在SU2019上运行

所以各位大大们先别急着删除SU2018

静静等待各路大神更新插件

很多插件都还不能使用!

(Enscape是可以使用的)



更新五:全新的天宝中心

(此处内容前文已提及,不再复述)



更新六:SU工具栏排布可保存

在SU2019之前的版本中

大家总是抱怨每次排好的工具栏

重新打开后总是没办法保存

SU2019终于解决了这个问题



更新七:不痛不痒的更新

当编辑面板被拉长的时候

阴影编辑面板也会跟着拉长…

好吧,这样确实看着舒服点

更新八:SU更加流畅

SU2019对大模型得支持更好

打开大型模型更加流畅



依然存在的问题

根据笔者这几天的测试

依然发现直接从SketchUp发送到Layout

会出现发送失败的问题

得先把Layout关闭,才能发送成功



LayOut篇

更新一:可修改SU窗口线型比例

因为SU2019中引入了不同的线型

所以Layout中也紧跟着加了可以修改线型的功能



前面的比例是更改线性总体的比例包括粗细



后面的比例仅更改虚线的比例

主要控制虚线的疏密程度





更新二:Layout导出到SU中更加方便

Layout导出DWG文件

Layout中的对象将会发送到AutoCAD中的布局空间中

Layout中的SU窗口中的对象将会发送到AutoCAD中的模型空间中

这样导出的DWG文件是没办法再给SU用的

勾选上这个按钮

Layout导出的DWG文件将把所有信息都保留在AutoCAD的模型空间中

这样导出来的DWG文件又可以导入到SU中使用了

不会缺少任何信息

但是……从SU导入到Layout中的文件

再导出成为DWG文件

然后再导入到SU中使用……

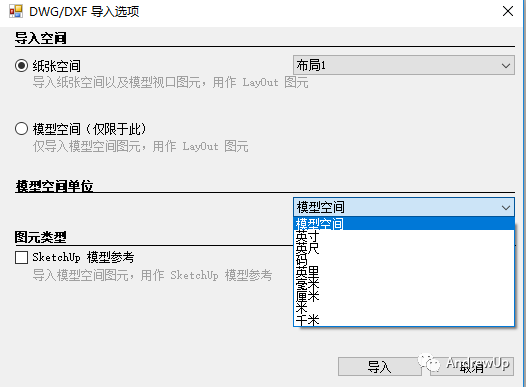

更新三:LO导入DWG文件更加方便

Layout2019导入DWG文件更加方便

现在导入可以修改CAD模型空间中的单位

这个功能还可以

牙膏挤得很不错



更新四:鼠标滚动速度控制器

这个功能的增加是因为……

因为大家的电脑配置各不同

电脑稍微差的同学可以将速度调慢一些

以免在你疯狂的翻滚鼠标中键是电脑卡死……

如果你的电脑很好

那可以体验一下鼠标飞一般的感觉……

这也算是解决Layout卡顿的一种方式?

好吧,这就是命……



BUG修复:演示模式下分辨率出错

这个BUG是笔者去年提给官方的BUG

SU2019终于解决了

Layout2018在点击幻灯片放映的时候

会出现分辨率放大的问题

这个BUG在SU2019中也得到了改进

好吧…以上真的就是SU2019的新功能了…

总结

SU在提升软件稳定性与修复BUG上

都下足了功夫

光修复的BUG就有100多个

对于一款非常成熟的软件来说

稳定才是最重要的

如果盲目加入很多新功能

会引发无数不可预见的问题

这将会失去大批的用户

所以求稳才是最重要的

毕竟,我们还有插件



怎么样?准备好迎接 SketchUp 2019了吗?点击以下载安装包,并尝试30天的免费试用吧。

2019中文简体版:

PC

https://www.sketchup.com/sketchup/2019/SketchUpPro-zh-cn-exe

Mac

https://www.sketchup.com/sketchup/2019/SketchUpPro-zh-cn-dmg



2019中文繁体版:

PC

https://www.sketchup.com/sketchup/2019/SketchUpPro-zh-tw-exe

Mac

https://www.sketchup.com/sketchup/2019/SketchUpPro-zh-tw-dmg



2019英文版:

PC

https://www.sketchup.com/sketchup/2019/SketchUpPro-en-exe

Mac

https://www.sketchup.com/sketchup/2019/SketchUpPro-en-dmg

SketchUp, 新闻

SketchUp Pro 2018发布有一段日子了,一起来回顾一下此次新版本最惹人瞩目的几大新功能,还没有下定决心升级的你赶紧来看一下吧!



剖面更显智能化

命名  剖切面如元件一般冠以名字和符号,方便查找、管理、编辑模型架构,随时迅速定位,按需存取;

填充  现在,从风格对话框中就可以选择填充颜色并加至模版;

快速  剖切面隐藏大量几何图形的模型使用性能得到了提升。模型复杂度越高,使用起来获益越多;

创作更出色的绘图

矢量图按比例缩放  模型中需要加入新线条?在LayOut中创建特定比例的图纸,或在LayOut中直接开展细节性绘制,都可以在2018版本中得到实现;

DWG导入  将DWG导入LayOut,找出已调整至纸张大小的图画,可兼容CAD图纸线条;

绘图创作更佳  推导、倒角和制作圆角、圆弧和偏移阵列,LayOut都可满足;多多尝试吧,绘制细节图或比例精确的图纸等各方面都更加完美;

BIM属性更加强大

高级属性  终于可以添加组件高级属性了:价格、大小、类型、状态、厂商等内容都可赋予,而且过程再容易不过;

汇总报告  生成报告时可汇总组件数据,根据时间安排和切割清单配置报告即可统计数量,甚至估价,是时候压缩模型数据了;

IFC导入/导出  BIM工作流程中性能最佳的时刻就是信息在应用程序中自由移动交互使用之时。现在,用户完全可以借助SketchUp中的IFC转移项目中分配和操作的属性。

SketchUp, 新闻

尊敬的SketchUp中国用户:

您好!

非常感谢您选择使用SketchUp软件。

近期我们接到数起SketchUp软件中国区用户投诉,发现有第三方冒充天宝公司SketchUp软件授权经销商,对SketchUp软件用户实施欺诈或误导行为。

我们提醒广大的SketchUp软件用户提高警惕,谨防上当受骗。

为取得正版软件许可并获得更为优质的服务,我们建议您在我们官网公示的天宝公司SketchUp软件授权经销商处购买SketchUp软件许可。

如有任何问题,请不吝与我们天宝公司SketchUp部门联系,电话:+8610 8857 7575-837  王女士。



此致

天宝公司SketchUp软件中国区

SketchUp, 新闻

同济大学建筑设计研究院SketchUp培训

同济大学建筑设计研究院在2015年成为SketchUp服务合约用户,Trimble与研究院首次合作在2015年12月2,3日,展开为期两天的设计师培训。这可以说是SketchUp官方首次在中国为用户提供这种专业服务。

同济大学建筑设计研究院成立于1958年,是全国知名的集团化管理的特大型甲级设计单位。持有国家建设部颁发的建筑、市政、桥梁、公路、岩土、地质、风景园林、环境污染防治、人防、文物保护等多项设计资质及国家计委颁发的工程咨询证书,是目前国内设计资质涵盖面最广的设计单位之一。很多研究院专业设计师在使用SketchUp Pro,Trimble非常高兴能有机会接触设计师用户,解决他们的实际工作问题。 [ 更多 → ]
